功率半导体1

1.引言

随着现代社会对电力需求的不断增加，电力系统的可靠性、高效性和可持续性成为当今电力工程领域亟待解决的核心问题。功率半导体技术，作为电力电子领域的重要组成部分，扮演着关键的角色，其应用范围涵盖了电力变换、传输、可再生能源集成、电动汽车充电等多个领域。在功率半导体技术的引领下，电力系统得以更加灵活、智能地应对日益复杂的电力需求。本论文旨在深入探讨功率半导体技术的基本原理、应用领域以及未来发展的趋势，以期为电力系统的高效稳定运行提供技术支持。通过对功率半导体技术的全面了解，我们可以更好地把握电力系统未来的发展方向，为构建智能、高效、可持续的电力系统奠定坚实基础。

2.功率半导体技术的基本原理

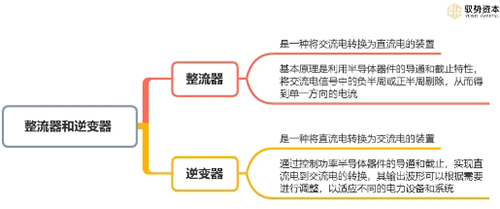

2.1 整流器和逆变器

电力系统中整流器和逆变器是功率半导体技术应用最为广泛的两个方面，它们在电能转换和传输中扮演着至关重要的角色。

（1） 整流器

整流器是一种将交流电转换为直流电的装置。在电力系统中，交流电是主要的电力传输形式，而许多电子设备和系统需要直流电作为能源输入。功率半导体器件，如整流二极管和可控硅（SCR），被广泛用于整流器的设计。整流器的基本原理是利用半导体器件的导通和截止特性，将交流电信号中的负半周或正半周剔除，从而得到单一方向的电流。整流器的高效运行不仅有助于提高电能利用率，还减少了能源浪费，对于电力系统的稳定运行至关重要。

（2）逆变器

与整流器相反，逆变器是一种将直流电转换为交流电的装置。逆变器在可再生能源发电、电动汽车充电、电网蓄能等方面起到了关键作用。常见的功率半导体器件，如金属氧化物半导体场效应晶体管（MOSFET）、绝缘栅双极型晶体管（IGBT）等，被广泛用于逆变器的设计。逆变器通过控制功率半导体器件的导通和截止，实现直流电到交流电的转换，其输出波形可以根据需要进行调整，以适应不同的电力设备和系统。逆变器在提高电力系统的灵活性、适应性和稳定性方面发挥了关键作用。

整流器和逆变器的设计和性能直接影响着电力系统的效率和可靠性。随着功率半导体技术的不断创新，整流器和逆变器的性能得到了显著提升，为电力系统的高效能源转换和传输提供了坚实基础。

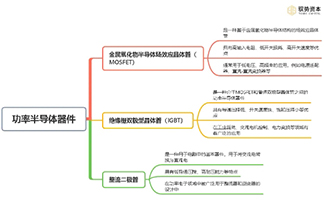

2.2 功率半导体器件：IGBT、MOSFET等

功率半导体器件是实现电力系统中能量转换和控制的关键元件，其性能直接影响着整个系统的效率、可靠性和成本。在功率半导体技术领域，有几种常见的器件被广泛应用，包括但不限于金属氧化物半导体场效应晶体管（MOSFET）、绝缘栅双极型晶体管（IGBT）、整流二极管等。以下是对这些器件的详细介绍：

（1）金属氧化物半导体场效应晶体管（MOSFET）

MOSFET是一种基于金属氧化物半导体结构的场效应晶体管。它具有高输入电阻、低开关损耗、高开关速度等优点，因此在高频率、低功率应用中得到了广泛应用。在功率电子领域，MOSFET通常用于低电压、高频率的应用，例如电源适配器、直流-直流变换器等。

（2）绝缘栅双极型晶体管（IGBT）

IGBT是一种介于MOSFET和普通双极型晶体管之间的功率半导体器件。它结合了双极型晶体管的高电压能力和MOSFET的低导通压降特性，具有导通压降低、开关速度快、饱和压降小等优点。IGBT在工业驱动、交流电机控制、电力变换等领域有着广泛的应用。

（3）整流二极管

整流二极管是一种用于电路中的基本器件，用于将交流电转换为直流电。它具有低导通压降、高耐压能力等特点，在功率电子领域中被广泛用于整流器和逆变器的设计中。常见的整流二极管包括硅材料和碳化硅材料制成的器件，碳化硅整流二极管由于其高温特性和低导通压降等优点，在高性能应用中得到了越来越广泛的应用。

这些功率半导体器件的不断创新和发展，推动了电力系统的高效、可靠运行。未来，随着材料科学、器件结构设计和制造工艺的进步，功率半导体器件将继续向着高性能、高可靠性的方向发展，为电力系统的发展提供更加可靠和高效的技术支持。

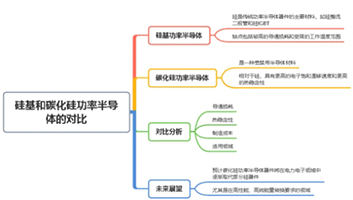

2.3 硅基和碳化硅功率半导体的对比

随着功率半导体技术的不断发展，硅基和碳化硅（SiC）功率半导体材料在电力电子领域中逐渐崭露头角。本节将对这两种材料进行详细比较，探讨它们在功率半导体器件中的优缺点以及未来的发展趋势。

（1） 硅基功率半导体

硅是传统功率半导体器件的主要材料，如硅整流二极管和硅IGBT。硅功率半导体器件具有成熟的制造工艺、相对低的制造成本和良好的可靠性。然而，随着电力系统对更高效能量转换和更紧凑设备的需求增加，硅功率半导体的一些缺点也逐渐显现，包括较高的导通损耗和受限的工作温度范围。

（2） 碳化硅功率半导体

碳化硅是一种宽禁带半导体材料，相对于硅，具有更高的电子饱和漂移速度和更高的热稳定性。这使得碳化硅功率半导体器件在高温、高频率和高功率应用中表现出色。碳化硅整流二极管和碳化硅MOSFET等器件已经在电力电子领域中得到广泛应用。

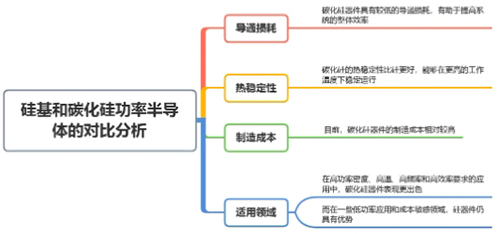

（3） 对比分析

- 导通损耗：碳化硅器件具有较低的导通损耗，尤其在高频率和高温环境下表现更为出色，有助于提高系统的整体效率。

- 热稳定性： 碳化硅的热稳定性比硅更好，能够在更高的工作温度下稳定运行，降低系统散热需求，提高系统可靠性。

-制造成本： 目前，碳化硅器件的制造成本相对较高，但随着技术的进步和规模效应的体现，预计未来有望降低。

- 适用领域：在高功率密度、高温、高频率和高效率要求的应用中，碳化硅器件表现更出色；而在一些低功率应用和成本敏感领域，硅器件仍具有优势。

（4）未来展望

随着碳化硅技术的不断发展和成熟，预计碳化硅功率半导体器件将在电力电子领域中逐渐取代部分硅器件，尤其是在高性能、高效能量转换要求的领域。未来的研究方向将集中在提高碳化硅器件的制造工艺、降低成本、拓宽应用范围以及进一步提高器件性能，以满足电力系统对更先进、可靠和高效功率半导体器件的需求。

3.功率半导体技术在电力系统中的应用

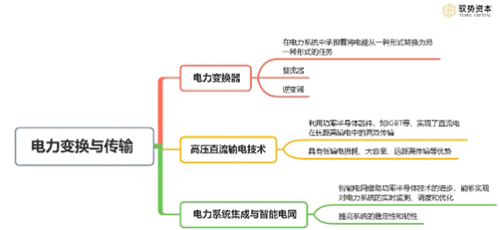

3.1 电力变换与传输

电力变换与传输是功率半导体技术应用最为广泛和关键的领域之一。在电力系统中，电力变换器和传输设备通过功率半导体器件的控制和调节，实现了电能的有效转换、传输和分配。

（1） 电力变换器

电力变换器在电力系统中承担着将电能从一种形式转换为另一种形式的任务。这种转换通常涉及交流电到直流电或直流电到交流电的变换。功率半导体器件，特别是整流器和逆变器，是电力变换器的核心组成部分。

- 整流器： 通过将交流电转换为直流电，整流器广泛应用于直流电源、电动汽车充电桩等领域。功率半导体器件在整流器中的作用是确保电流方向单一，提高电能利用率。

- 逆变器： 逆变器则是将直流电转换为交流电，为电网供电或驱动交流电机提供所需电能。在可再生能源系统中，逆变器用于将太阳能光伏板或风力发电机产生的直流电转换为交流电，以满足电力系统的需求。

（2）高压直流输电技术

高压直流（HVDC）输电技术利用功率半导体器件，如IGBT等，实现了直流电在长距离输电中的高效传输。HVDC系统具有低输电损耗、大容量、远距离传输等优势，特别适用于连接远距离电力系统、跨越海底电缆等场景。功率半导体器件在HVDC系统中的应用，如换流器站的设计和控制，对于确保系统的高效运行至关重要。

（3） 电力系统集成与智能电网

功率半导体技术在电力系统集成和智能电网中也扮演着关键角色。通过适应性强、可编程性好的功率半导体器件，电力系统可以更灵活地应对电力负载的变化，实现对电力流的精确控制。智能电网借助功率半导体技术的进步，能够实现对电力系统的实时监测、调度和优化，提高系统的稳定性和韧性。

总体而言，电力变换与传输领域的功率半导体技术应用推动了电力系统的高效性、灵活性和可靠性的发展，为电力能源的有效利用和传输提供了强大的支持。未来，随着电力系统的进一步智能化和可再生能源的广泛应用，功率半导体技术将继续发挥关键作用，推动电力系统向更加可持续和智能的方向发展。

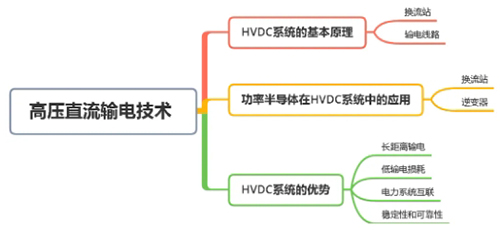

3.2 高压直流输电技术

高压直流（HVDC）输电技术是一种通过将电能转换为直流电进行长距离输送的先进技术。在HVDC系统中，功率半导体器件扮演着至关重要的角色，特别是用于实现直流和交流之间的变换和控制。以下是HVDC技术中功率半导体的详细介绍：

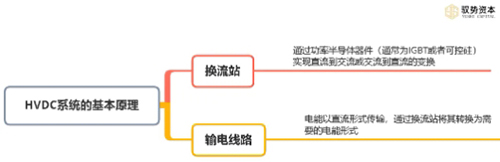

（1）HVDC系统的基本原理

HVDC系统包括两个主要部分：换流站和输电线路。换流站通过功率半导体器件（通常为IGBT或者可控硅）实现直流到交流或交流到直流的变换。在直流输电线路中，电能以直流形式传输，通过换流站将其转换为需要的电能形式。

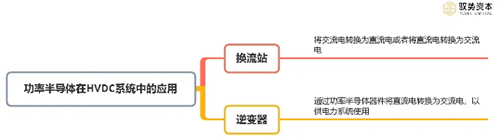

（2）功率半导体在HVDC系统中的应用

- 换流站： HVDC系统的核心是换流站，其主要任务是将交流电转换为直流电或者将直流电转换为交流电。在换流站中，功率半导体器件起到关键作用，控制电流的方向和大小。IGBT是常用的功率半导体器件，其快速开关和可控性使得换流站能够高效、可控地进行电能的转换。

- 逆变器： 在HVDC系统的接收端，逆变器通过功率半导体器件将直流电转换为交流电，以供电力系统使用。逆变器的设计和性能对于保障系统的高效稳定运行至关重要，而功率半导体器件在其中扮演着关键角色。

（3） HVDC系统的优势

- 长距离输电：HVDC系统适用于长距离输电，尤其在跨越海域、连接异地电网时具有明显优势。

- 低输电损耗：由于直流输电的低损耗特性，HVDC系统在长距离传输中能够减少电能损耗。

- 电力系统互联： HVDC系统能够连接不同频率、不同相位的电力系统，促进电力资源的跨区域共享。

- 稳定性和可靠性：HVDC系统通过功率半导体器件的精确控制，能够实现电力系统的稳定运行，提高系统的可靠性。

HVDC技术的不断发展和功率半导体器件的进步将推动HVDC系统在电力系统中的广泛应用。随着可再生能源的增加和电力系统的智能化需求，HVDC系统将成为实现可持续、高效电力传输的重要手段。

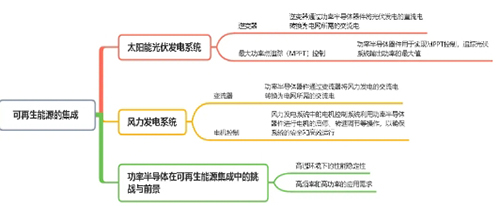

3.3 可再生能源的集成

随着对可再生能源的依赖日益增加，功率半导体技术在可再生能源的集成中发挥着关键作用。这一领域涉及到太阳能光伏发电、风力发电等可再生能源的转换、传输和集成到电力系统中。以下是可再生能源集成中功率半导体技术的详细介绍：

（1） 太阳能光伏发电系统

太阳能光伏发电系统通过光伏电池将太阳能转化为电能。功率半导体器件在太阳能光伏系统中发挥多重作用，其中包括：

- 逆变器： 光伏电池产生的电流为直流电，而电力系统一般采用交流电。逆变器通过功率半导体器件将光伏发电的直流电转换为电网所需的交流电。IGBT和MOSFET等器件在逆变器中被广泛应用，以确保高效的电能转换。

- 最大功率点追踪（MPPT）控制：光伏电池的输出功率受到光照条件的影响，功率半导体器件用于实现MPPT控制，追踪光伏系统输出功率的最大值，提高系统的效率。

（2）风力发电系统

风力发电系统通过风力驱动风力涡轮机，产生机械能，然后通过发电机将机械能转化为电能。功率半导体技术在风力发电系统中的应用包括：

- 变流器： 风力涡轮机产生的电能为交流电，而电力系统通常使用交流电。功率半导体器件通过变流器将风力发电的交流电转换为电网所需的交流电。

- 电机控制：风力发电系统中的电机控制系统利用功率半导体器件进行电机的启停、转速调节等操作，以确保系统的安全和高效运行。

（3）功率半导体在可再生能源集成中的挑战与前景

尽管功率半导体技术在可再生能源集成中取得了显著的进展，但仍然面临一些挑战。这包括：

-高温环境下的性能稳定性：可再生能源系统常常处于复杂的气象条件下，因此功率半导体器件需要在高温环境下保持稳定性。

- 高频率和高功率的应用需求：随着可再生能源系统规模的扩大，对功率半导体器件高频率和高功率的要求也在不断增加。

未来，研究人员和工程师们将继续改进功率半导体器件的性能，推动其在可再生能源集成中的应用。新材料、新结构和创新设计的引入将有助于克服现有技术的限制，使得功率半导体技术更好地满足可再生能源系统的需求，推动电力系统向更加可持续的未来发展。

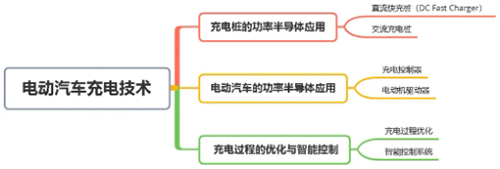

3.4 电动汽车充电技术

电动汽车充电技术是功率半导体技术在交通领域中的一个重要应用，涉及到充电桩、电动汽车和电网之间的电能转换和传输。功率半导体器件在电动汽车充电过程中的应用对于提高充电效率、缩短充电时间以及确保系统的可靠性至关重要。

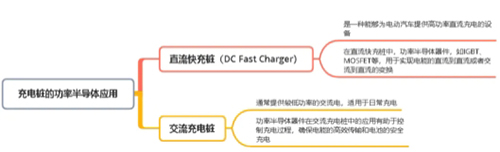

（1）充电桩的功率半导体应用

- 直流快充桩（DC Fast Charger）：直流快充桩是一种能够为电动汽车提供高功率直流充电的设备。在直流快充桩中，功率半导体器件，如IGBT、MOSFET等，用于实现电能的直流到直流或者交流到直流的变换。这些器件的高效工作和快速切换能力确保了直流快充桩的高功率输出和快速充电能力。

- 交流充电桩： 交流充电桩通常提供较低功率的交流电，适用于日常充电。功率半导体器件在交流充电桩中的应用有助于控制充电过程，确保电能的高效传输和电池的安全充电。

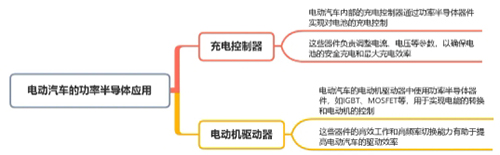

（2）电动汽车的功率半导体应用

- 充电控制器：电动汽车内部的充电控制器通过功率半导体器件实现对电池的充电控制。这些器件负责调整电流、电压等参数，以确保电池的安全充电和最大充电效率。

- 电动机驱动器：电动汽车的电动机驱动器中使用功率半导体器件，如IGBT、MOSFET等，用于实现电能的转换和电动机的控制。这些器件的高效工作和高频率切换能力有助于提高电动汽车的驱动效率。

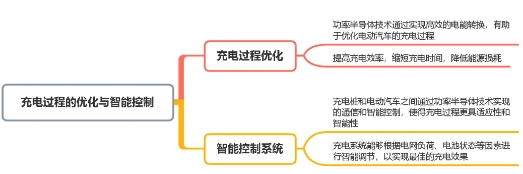

（3） 充电过程的优化与智能控制

- 充电过程优化：功率半导体技术通过实现高效的电能转换，有助于优化电动汽车的充电过程，提高充电效率，缩短充电时间，降低能源损耗。

- 智能控制系统：充电桩和电动汽车之间通过功率半导体技术实现的通信和智能控制，使得充电过程更具适应性和智能性。充电系统能够根据电网负荷、电池状态等因素进行智能调节，以实现最佳的充电效果。电动汽车充电技术的不断创新，特别是功率半导体技术的应用，有望进一步推动电动汽车的普及和提高充电过程的效率，为清洁能源交通做出积极贡献。
