功率半导体2

4.功率半导体技术的发展趋势

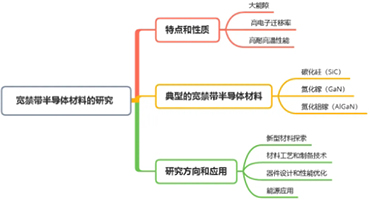

4.1 宽禁带半导体材料的研究

宽禁带半导体材料是一类带有较大能隙的半导体材料，其能隙通常大于1.5电子伏特（eV）。这类材料在半导体领域的研究和应用中具有重要意义，因为它们在电子学、光电子学和能源领域等方面展现出独特的性能和潜在的应用前景。以下是对宽禁带半导体材料研究的详细介绍：

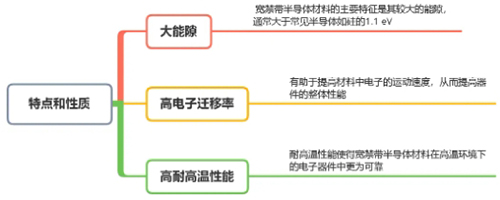

（1）特点和性质：

- 大能隙： 宽禁带半导体材料的特征是较大的能隙，通常大于常见半导体如硅的1.1 eV。这种大能隙使得宽禁带半导体在光电子学应用中具有优势，例如在光电探测器、激光器和光电二极管等方面。

- 高电子迁移率： 一些宽禁带半导体材料具有高电子迁移率，这对于高频电子器件的设计和制造非常重要。高电子迁移率有助于提高材料中电子的运动速度，从而提高器件的整体性能。

- 高耐高温性能：宽禁带半导体材料通常具有较好的耐高温性能，这使得它们在高温环境下的电子器件中更为可靠。

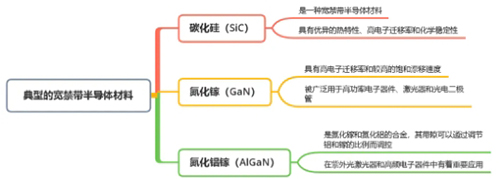

（2）典型的宽禁带半导体材料：

- 碳化硅（SiC）： SiC是一种宽禁带半导体材料，具有优异的热特性、高电子迁移率和化学稳定性。它在功率器件、射频器件和光电子器件中得到广泛应用。

- 氮化镓（GaN）： GaN也是一种宽禁带半导体，具有高电子迁移率和较高的饱和漂移速度。它被广泛用于高功率电子器件、激光器和光电二极管。

- 氮化铝镓（AlGaN）：AlGaN是氮化镓和氮化铝的合金，其带隙可以通过调节铝和镓的比例而调控。这种材料在紫外光激光器和高频电子器件中有着重要应用。

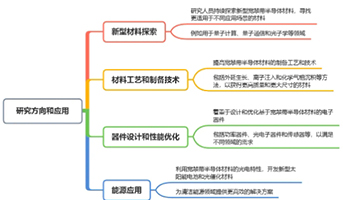

（3）研究方向和应用：

- 新型材料探索：研究人员持续探索新型宽禁带半导体材料，寻找更适用于不同应用场景的材料，例如用于量子计算、量子通信和光子学等领域。

- 材料工艺和制备技术：提高宽禁带半导体材料的制备工艺和技术，包括外延生长、离子注入和化学气相沉积等方法，以获得更高质量和更大尺寸的材料。

- 器件设计和性能优化：着重于设计和优化基于宽禁带半导体材料的电子器件，包括功率器件、光电子器件和传感器等，以满足不同领域的需求。

- 能源应用： 利用宽禁带半导体材料的光电特性，开发新型太阳能电池和光催化材料，为清洁能源领域提供更高效的解决方案。

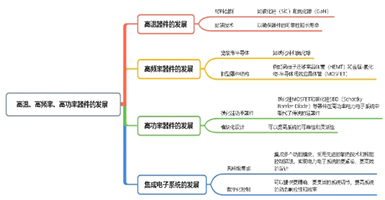

4.2 高温、高频率、高功率器件的发展

高温、高频率、高功率器件的发展是电力电子和半导体领域的重要趋势之一，以下是高温、高频率、高功率器件发展的一些关键方向和技术：

（1)高温器件的发展：

-材料创新：高温环境对电子器件的材料提出了挑战。为满足高温应用的需求，研究人员致力于开发能在高温下工作的新型半导体材料，如碳化硅（SiC）和氮化镓（GaN）。这些材料具有优异的热稳定性和导电性能，适用于高温电力电子器件。- 封装技术：高温环境下电子器件的封装技术也是关键。研究人员致力于开发能在极端温度下稳定运行的封装材料和技术，以确保器件的可靠性和长寿命。

(2）高频率器件的发展：

- 宽禁带半导体：宽禁带半导体材料，如碳化硅和氮化镓，在高频率电力电子器件中应用广泛。这些材料具有较高的电子迁移率和高频率响应，适用于高频交流-直流变换器、射频功率放大器等应用。

- 新型器件结构：高频率器件的发展还包括对新型器件结构的研究，例如高电子迁移率晶体管（HEMT）和金属-氧化物-半导体场效应晶体管（MOSFET）。这些器件结构在高频应用中有更好的性能。

（3）高功率器件的发展：

- 碳化硅功率器件：碳化硅MOSFET和碳化硅SBD（Schottky Barrier Diode）等器件在高功率电力电子系统中取代了传统的硅器件，具有更低的导通损耗和更高的工作频率。

- 模块化设计：为了满足高功率应用的需求，电力电子系统逐渐采用模块化设计，即通过并联或串联多个器件来实现更高功率的处理。这种设计可以提高系统的可靠性和灵活性。

（4）集成电子系统的发展：

- 系统级集成：高温、高频率、高功率电子器件的发展促使了系统级集成的需求。集成多个功能模块，采用先进的散热技术和智能控制算法，实现电力电子系统的更紧凑、更高效的设计。

- 数字化控制：高温、高频率、高功率器件的发展推动了电力电子系统的数字化控制趋势。数字控制可以提供更精确、更灵活的系统调节，提高系统的动态响应性和效率。

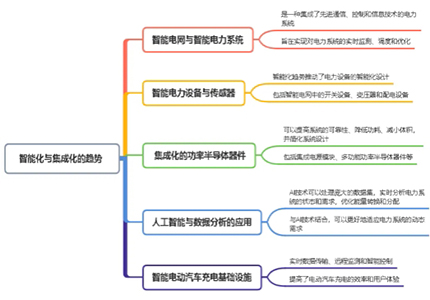

4.3 智能化与集成化的趋势

随着科技的迅速发展，智能化与集成化已经成为电力系统和功率半导体领域的重要趋势。这一趋势旨在提高系统的智能程度、灵活性和整体性能，从而满足日益复杂和高效能量转换的需求。

（1）智能电网与智能电力系统

智能电网是一种集成了先进通信、控制和信息技术的电力系统，旨在实现对电力系统的实时监测、调度和优化。这一概念包括智能计量、远程监测、可再生能源的高效集成以及对电力系统状态的智能调控。功率半导体技术在智能电网中的应用有望提高系统的稳定性、灵活性和能源利用效率。

（2） 智能电力设备与传感器

智能化趋势推动了电力设备的智能化设计，包括智能电网中的开关设备、变压器和配电设备。这些设备通过内置的传感器、通信模块和智能控制单元，实现对电力系统的实时监测、故障诊断和自适应调整。功率半导体器件在这些智能电力设备中的控制和驱动起到关键作用。

（3） 集成化的功率半导体器件

集成化是功率半导体器件领域的另一个重要趋势。通过将多个功能模块整合到一个芯片上，可以提高系统的可靠性、降低功耗、减小体积，并简化系统设计。集成功率半导体器件的例子包括集成电源模块、多功能功率半导体器件等，它们在电源管理和功率转换应用中得到了广泛的应用。

（4）人工智能与数据分析的应用

智能化的电力系统越来越依赖于人工智能（AI）和大数据分析。AI技术可以处理庞大的数据集，实时分析电力系统的状态和需求，优化能量转换和分配。功率半导体器件通过实现精确的控制，与AI技术结合，可以更好地适应电力系统的动态需求。

（5） 智能电动汽车充电基础设施

在电动汽车充电领域，智能化和集成化也发挥着关键作用。智能充电站、充电桩网络和车辆-充电系统的集成管理，通过实时数据传输、远程监测和智能控制，提高了电动汽车充电的效率和用户体验。

这些趋势的发展使得电力系统更加智能、灵活、高效，有望为未来能源转型和电力系统的可持续发展奠定基础。通过技术的创新和整合，智能化与集成化将继续推动电力行业向更加智能、可持续和高效的方向发展。

4.4 环保和可持续发展的考量

环保和可持续发展是当前电力系统和功率半导体技术发展中至关重要的方面。在整个电力系统的规划、设计和运行中，对环境友好性和可持续性的考量越来越成为决策制定的关键因素。

（1） 清洁能源整合与减排目标

为实现环保和可持续发展，电力系统正积极整合清洁能源，如太阳能、风能和水能。通过减少对传统燃煤发电等高碳排放能源的依赖，系统能够更好地满足气候变化和减排目标。功率半导体技术在可再生能源转换和集成中发挥了关键作用，确保能源转换的高效性和可靠性。

（2）节能与能效提升

节能和提高能效是环保和可持续发展的核心要素。在电力系统中，通过使用先进的功率半导体器件，系统能够实现更高效的能量转换和传输。例如，采用新型的功率半导体材料和结构设计，可以降低电能转换的损耗，提高整个系统的能效。

（3）微电网与分布式能源

微电网和分布式能源系统的发展也是环保和可持续发展的重要举措。通过在小范围内实现电力的生产、分配和使用，可以减少输电损耗，提高系统的稳定性。功率半导体器件在微电网和分布式能源系统中的应用，例如逆变器和电能存储技术，对于实现这种更加分散化和可持续的电力系统至关重要。

（4）绿色材料与生产流程

环保和可持续发展的考量也延伸到材料的选择和生产流程。在功率半导体领域，研究人员正努力寻找更环保的材料替代品，并优化生产过程，以降低资源消耗和环境影响。

（5） 环境监测与智能化运维

通过智能化技术，可以实现对电力系统的实时监测和智能运维，进一步提高系统的可靠性和效率。这包括使用传感器和数据分析技术对设备状态、电力负载和能源利用情况进行监测，以及通过智能算法进行优化调度，减少能源浪费。这些方面的努力有助于建设更环保、高效和可持续的电力系统，以满足未来能源需求并减缓对环境的影响。环保和可持续发展的考量已成为电力系统和功率半导体技术发展的重要驱动力。

5.挑战与未来展望

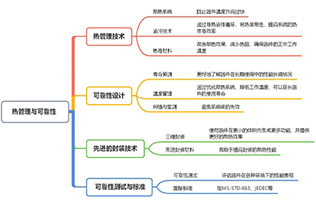

5.1 热管理与可靠性

在高功率密度和高频率的应用中，如电动汽车、可再生能源转换以及高性能电子设备，热管理和可靠性的优化变得尤为关键。

（1）热管理技术

- 散热系统： 对功率半导体器件的热管理通常采用散热系统，包括散热片、散热器和风扇。这些组件协同工作，将产生的热量迅速散发，防止器件温度升高过快。

- 液冷技术：针对高功率密度的应用，液冷技术提供了更高效的热管理方式。通过导热液体循环，将热量带走，提高系统的热传导效率。

- 热导材料：使用高导热材料，如石墨烯、铜、铝等，可以改善散热效果，减小热阻，确保器件的正常工作温度。

（2）可靠性设计

- 寿命预测： 通过对功率半导体器件的寿命进行精确的预测，设计者可以更好地了解器件在长期使用中的性能衰减情况。这需要深入的可靠性测试和建模。

- 温度管理： 高温是导致器件失效的主要原因之一。通过优化散热系统、降低工作温度，可以延长器件的使用寿命。

- 纠错与监测： 引入纠错机制和实时监测系统，可以在器件发生异常或故障时进行快速响应，避免系统级的失效。

（3）先进的封装技术

- 三维封装： 三维封装技术使得器件在更小的体积内集成更多功能，并提供更好的散热效果。这种技术有助于缓解器件在高功率密度应用中的热管理挑战。

- 先进封装材料：使用高导热、低热阻的封装材料，如硅基绝缘体、有机聚合物等，有助于提高封装的散热性能。

（4） 可靠性测试与标准

- 可靠性测试： 通过系统的可靠性测试，包括高温、高湿、高频等条件下的测试，以评估器件在各种环境下的性能表现。

- 国际标准： 遵循国际标准，如MIL-STD-883、JEDEC等，确保器件在不同工作条件下的可靠性达到要求。

综合考虑热管理和可靠性的因素，可以确保功率半导体器件和电力系统在高功率密度、高频率、高温度等极端条件下稳定可靠地运行。这对于电动汽车、可再生能源系统以及其他高性能应用来说至关重要。

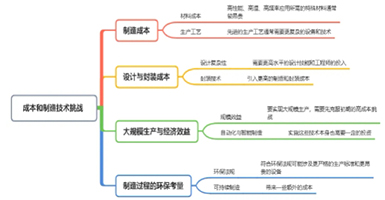

5.2 成本和制造技术挑战

（1）制造成本

- 材料成本： 高性能、高温、高频率应用所需的特殊材料通常较昂贵。降低这些材料的成本是一个挑战，可能需要寻找替代材料或开发更高效的生产工艺。

- 生产工艺： 先进的生产工艺通常需要更复杂的设备和技术，这可能导致制造成本的增加。因此，制造工艺的优化和标准化是关键。

（2） 设计与封装成本

- 设计复杂性： 在高性能电子系统中，功率半导体器件的设计变得越来越复杂。这可能需要更高水平的设计技能和工程师的投入，从而增加了设计的成本。

-封装技术： 先进的封装技术在提高性能的同时，可能引入更高的制造和封装成本。优化封装工艺和材料选择是降低封装成本的关键。

（3）大规模生产与经济效益

- 规模效益：大规模生产通常能够降低单位产品的成本。但是，要实现大规模生产，需要先克服初期的高成本挑战，这可能需要投资大量资金。

- 自动化与智能制造： 引入自动化和智能制造技术可以提高生产效率，减少人为错误，并降低制造成本。但是，实施这些技术本身也需要一定的投资。

（4）制造过程的环保考量

- 环保法规：符合环保法规可能涉及更严格的生产标准和更昂贵的设备，从而增加制造成本。因此，需要在环保和经济效益之间找到平衡。

- 可持续制造：推动可持续制造实践，包括材料的回收再利用、能源的有效利用等，可以降低生产对环境的影响，同时也可能带来一些额外的成本。

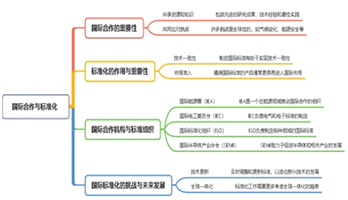

5.3 国际合作与标准化

在电力系统和功率半导体技术领域，国际合作与标准化是推动技术发展和确保全球互操作性的重要因素。通过国际合作和标准化，可以促使行业共同面对技术和市场挑战，实现全球范围内的技术一致性和互操作性。

（1） 国际合作的重要性

- 共享资源和知识：国际合作有助于不同国家和地区共享资源和知识。这包括先进的研究成果、技术经验和最佳实践，推动全球技术水平的提高。

- 共同应对挑战：电力系统和功率半导体技术面临的许多挑战是全球性的，如气候变化、能源安全等。国际合作可以促使各国共同应对这些挑战，共同推动技术创新。

（2)标准化的作用与重要性

- 技术一致性: 制定国际标准有助于实现技术一致性。在电力系统和功率半导体技术中，标准化能够确保不同厂商的产品和系统能够相互兼容，提高互操作性。

- 市场准入：遵循国际标准的产品通常更容易进入国际市场。标准化可以降低产品开发和生产的成本，促使技术的国际化和市场化。

(3)国际合作机构与标准组织

-国际能源署（IEA）：IEA是一个在能源领域推动国际合作的组织。它通过合作研究、政策协调等方式促进全球能源问题的解决。- 国际电工委员会（IEC）：IEC负责电气和电子标准的制定。其制定的标准被广泛用于电力系统和电子设备。- 国际标准化组织（ISO）：ISO负责制定各种领域的国际标准，包括电力系统和电子技术。- 国际半导体产业协会（SEMI）：SEMI致力于促进半导体和相关产业的发展，通过标准化工作推动技术的国际一致性。

(4) 国际标准化的挑战与未来发展

- 技术更新：由于技术的不断更新和创新，标准化工作需要保持灵活性，及时调整和更新标准，以适应新兴技术的发展。

- 全球一体化：随着全球化的推进，标准化工作需要更多考虑全球一体化的趋势，促进不同国家和地区之间的技术交流和合作。

国际合作与标准化是促进电力系统和功率半导体技术发展的关键因素，通过共同努力和标准制定，可以实现全球范围内的技术协调和互通。这将有助于推动清洁能源、电动交通等领域的可持续发展。

5.4 新材料和新结构的探索

在电力系统和功率半导体技术领域，新材料和新结构的探索对于提高性能、降低能耗、拓展应用领域具有重要意义。以下是关于新材料和新结构的探索方面的详细介绍：

（1） 新材料的研究与应用

- 碳化硅（SiC）： 碳化硅作为一种宽禁带半导体材料，被广泛应用于功率半导体器件。其优异的导热性能和高电子迁移率使得SiC器件能够在高温、高频、高功率密度的环境中工作，提高了系统效率。

- 氮化镓（GaN）： 氮化镓是另一种在功率半导体领域备受关注的新材料。GaN器件具有高电子迁移率和高饱和漂移速度，适用于高频率和高功率密度应用，如射频功率放大器、电源逆变器等。

- 新型绝缘体材料： 在封装和绝缘方面，研究人员正探索新型的绝缘体材料，如硅基绝缘体、有机聚合物等，以提高封装的热传导性能和降低系统的热阻。

（2） 新结构的设计与应用

- 三维封装： 采用三维封装结构可以提高器件的集成度，减小封装体积，并改善热管理效果。这有助于应对高功率密度和小型化设备的需求。

- 集成电源模块：将多个功率器件和控制电路集成到一个模块中，可以减小系统体积、提高集成度，并降低系统的成本。

- 纳米结构：在材料的纳米结构方面的研究有望提高材料的电子性能，改善导电性和热传导性，从而推动功率半导体器件的性能提升。

（3）先进制造技术的应用

- 纳米制造技术：利用纳米制造技术可以实现对器件结构和性能的精细控制，从而提高器件的性能和稳定性。- 增材制造（3D打印）：增材制造技术使得复杂结构的器件可以更容易制造，同时减小了材料浪费，提高了制造效率。- 自组装技术：利用自组装技术可以实现对微观结构的精确控制，有望应用于制造高性能、高集成度的器件。

这些新材料和新结构的探索为功率半导体器件和电力系统的发展带来了新的机遇。通过不断地研究和创新，有望进一步提高器件性能、拓宽应用领域，并推动电力系统技术的进步。
