一文看懂薄膜生长2

3.典型应用领域

3.1半导体工业

薄膜生长在半导体工业中具有广泛的应用，对半导体器件的制造和性能改进起着关键作用。以下是一些在半导体工业中常见的薄膜生长应用：

（1）薄膜晶体管（TFT）制造：

 TFT是用于平面显示器（如液晶显示器，LCD）和有机发光二极管（OLED）的关键元件。利用物理气相沉积（PVD）、化学气相沉积（CVD）等技术，在基底上生长细小的晶体管结构。

（2）金属薄膜用于电极和导线：

 在半导体器件中，金属薄膜被用作电极和导线，用于连接不同的电子元件。这些金属薄膜通常通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法制备。

（3）介电薄膜隔离：

 利用介电薄膜对不同电路层进行隔离，以防止电子元件之间的干扰。化学气相沉积（CVD）等技术用于生长绝缘膜，如氧化硅。

（4） 光刻膜和光阻层：

 光刻膜和光阻层用于半导体制造中的图案化处理，通过光刻技术定义器件的结构。化学气相沉积（CVD）通常用于生长这些薄膜层。

（5）氮化物薄膜：

 氮化物薄膜在半导体器件中用于改善电子迁移率、提高性能和稳定性。通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法制备。

（6）金属硅化物薄膜：

 金属硅化物用于形成金属-半导体界面，改善电极的电学性能。利用化学气相沉积（CVD）等技术在半导体表面上生成金属硅化物薄膜。

（7）硅氧化物薄膜：

 硅氧化物薄膜用于制造绝缘层和介电层，具有绝缘和隔离的特性。通过化学气相沉积（CVD）等技术在半导体器件中生长硅氧化物薄膜。

这些应用表明薄膜生长在半导体工业中是不可或缺的，对于半导体器件的制造和性能优化发挥着重要作用。各种薄膜生长技术的选择取决于具体的应用需求和器件设计。

3.2光电子学

在光电子学领域，薄膜生长技术广泛应用于制备光学元件、光电子器件和光电子学材料。以下是一些在光电子学领域中常见的薄膜生长应用：

（1）光学涂层和反射镜：

 利用物理气相沉积（PVD）和化学气相沉积（CVD）等技术生长抗反射薄膜，以减少光学元件表面的反射。生长高反射率和镜面反射率的反射镜涂层，用于光学元件和光学系统。

（2） 光学滤波器：

 通过化学气相沉积（CVD）等技术生长光学滤波器，用于选择性地透过或阻挡特定波长的光。这些滤波器在激光器、摄像头和其他光学设备中有广泛应用。

（3）有机发光二极管（OLED）：

 利用化学气相沉积（CVD）等技术在基底上生长有机薄膜，用于制造OLED。这些薄膜用于发光层、电子传输层和阳极等组件。

（4）太阳能电池：

 通过化学气相沉积（CVD）等技术在半导体表面上生长光敏薄膜，用于太阳能电池。这些薄膜用于捕获和转换太阳能，提高太阳能电池的效率。

（5）光学波导：

 利用物理气相沉积（PVD）和化学气相沉积（CVD）等技术在光学芯片上生长光学波导，用于光通信和集成光电子学器件。这些波导用于引导和控制光信号在芯片中的传输。

（6）光学传感器：

 利用化学气相沉积（CVD）等技术在传感器表面上生长敏感薄膜，用于检测光信号和环境参数。这些传感器在光学检测和传感应用中发挥关键作用。

（7）光子晶体：

 通过物理气相沉积（PVD）和化学气相沉积（CVD）等技术在周期性结构上生长光子晶体，用于调控光的传播特性。这些光子晶体在光学调制和光子学器件中具有独特的光学性质。

这些应用表明薄膜生长在光电子学领域中是非常重要的，为光学元件和器件的制备提供了关键的材料基础。各种薄膜生长技术的选择取决于具体的光电子学应用需求和材料要求。

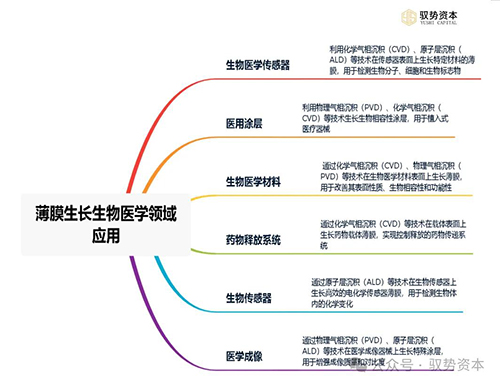

3.3生物医学

在生物医学领域，薄膜生长技术被广泛应用于制备生物医学传感器、医用涂层、生物医学材料和医疗器械。以下是在生物医学领域中常见的薄膜生长应用：

（1）生物医学传感器：

 利用化学气相沉积（CVD）、原子层沉积（ALD）等技术在传感器表面上生长特定材料的薄膜，用于检测生物分子、细胞和生物标志物。这些传感器在临床诊断、生物分析和健康监测中发挥关键作用。

（2） 医用涂层：

 生长抗菌薄膜，用于医疗器械表面，以防止细菌感染和生物污染。利用物理气相沉积（PVD）、化学气相沉积（CVD）等技术生长生物相容性涂层，用于植入式医疗器械。

（3）生物医学材料：

 通过化学气相沉积（CVD）、物理气相沉积（PVD）等技术在生物医学材料表面上生长薄膜，用于改善其表面性质、生物相容性和功能性。这些材料可用于植入式医疗器械、组织工程和生物医学研究。

（4） 药物释放系统：

 通过化学气相沉积（CVD）等技术在载体表面上生长药物载体薄膜，实现控制释放的药物传递系统。这种技术可用于慢释放药物、局部治疗和定向传递药物。

（5）生物传感器：

 通过原子层沉积（ALD）等技术在生物传感器上生长高效的电化学传感器薄膜，用于检测生物体内的化学变化。这些生物传感器可用于实时监测生物标志物、荷尔蒙和其他生理参数。

（6） 医学成像：

 通过物理气相沉积（PVD）、原子层沉积（ALD）等技术在医学成像器械上生长特殊涂层，用于增强成像质量和对比度。这些涂层可以用于X射线、磁共振成像（MRI）和超声成像等领域。

这些应用表明薄膜生长技术在生物医学领域中对于提高医疗器械的性能、改善生物医学材料的特性以及发展新型生物医学器件具有重要作用。各种薄膜生长技术的选择取决于具体的应用需求和材料要求。

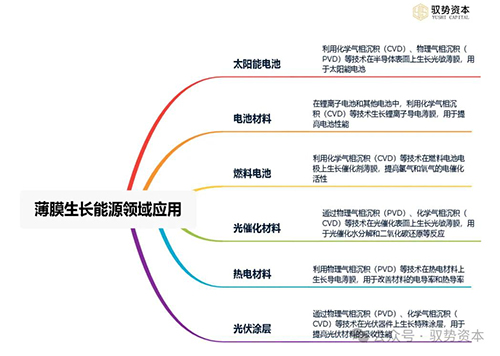

3.4能源领域

在能源领域，薄膜生长技术被广泛应用于太阳能电池、电池材料、燃料电池和光催化等方面。以下是在能源领域中常见的薄膜生长应用：

（1）太阳能电池：

 利用化学气相沉积（CVD）、物理气相沉积（PVD）等技术在半导体表面上生长光敏薄膜，用于太阳能电池。这些薄膜用于捕获和转换太阳能，提高太阳能电池的效率。

（2）电池材料：

 在锂离子电池和其他电池中，利用化学气相沉积（CVD）等技术生长锂离子导电薄膜，用于提高电池性能。薄膜生长也可用于制备电池的隔膜层，提高电池的安全性。

（3）燃料电池：

 利用化学气相沉积（CVD）等技术在燃料电池电极上生长催化剂薄膜，提高氢气和氧气的电催化活性。薄膜生长技术也可用于制备燃料电池的电解质膜。

（4）光催化材料：

 通过物理气相沉积（PVD）、化学气相沉积（CVD）等技术在光催化表面上生长光敏薄膜，用于光催化水分解和二氧化碳还原等反应。这些薄膜可以提高光催化性能，促进可再生能源的产生。

（5）热电材料：

 利用物理气相沉积（PVD）等技术在热电材料上生长导电薄膜，用于改善材料的电导率和热导率。薄膜生长有助于提高热电材料的性能，增强其在能量转换中的效率。

（6）光伏涂层：

 通过物理气相沉积（PVD）、化学气相沉积（CVD）等技术在光伏器件上生长特殊涂层，用于提高光伏材料的吸收性能。这些涂层可以优化光的吸收和反射，提高光伏器件的效率。

这些应用表明薄膜生长技术在能源领域中是多方面而重要的，为提高能源转换和存储设备的性能发挥了关键作用。各种薄膜生长技术的选择取决于具体的应用需求和材料要求。

4.前沿研究进展

4.1最新的薄膜生长技术

一些最新的薄膜生长技术包括：

（1)原子层沉积（ALD）的进展：

 ALD是一种逐层生长薄膜的方法，具有极高的薄膜均匀性和良好的厚度控制。近年来，ALD技术在各个领域都得到了广泛应用，包括半导体、光电子学、能源和生物医学等。

(2)非晶硅薄膜太阳能电池技术：

 针对太阳能电池领域，一些最新的薄膜生长技术涉及非晶硅薄膜的制备。这些技术旨在提高太阳能电池的效率和稳定性。

(3)二维材料生长：

 随着对二维材料（如石墨烯、过渡金属硫化物等）的研究兴起，研究人员正在开发新的薄膜生长技术，以在基底上实现高质量的二维材料生长。

(4)自组装技术：

 自组装技术是一种通过分子间相互作用自发形成薄膜结构的方法。在材料科学和纳米技术领域，自组装技术被用于制备具有特定结构和性能的薄膜。

(5)等离子体增强化学气相沉积（PECVD）：

 PECVD技术结合了等离子体处理和化学气相沉积，可用于在相对较低的温度下生长高质量的薄膜。这种技术对于某些敏感的基底和应用非常有用。

(6)液相沉积技术：

 液相沉积技术涉及将前体溶液应用于基底，然后通过化学反应形成薄膜。这种方法可用于大面积涂层和制备复杂的结构。

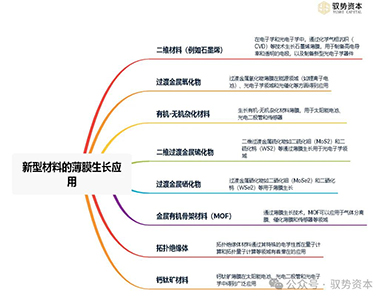

4.2新型材料的应用

新型材料的薄膜生长应用涉及多个领域，包括电子学、光电子学、能源、医学和传感技术等。以下是一些新型材料的薄膜生长应用示例：

(1)二维材料（例如石墨烯）：

 应用：在电子学和光电子学中，通过化学气相沉积（CVD）等技术生长石墨烯薄膜，用于制备高电导率和透明的电极，以及制备新型光电子学器件。

(2)过渡金属氧化物：

应用：过渡金属氧化物薄膜在能源领域（如锂离子电池）、光电子学领域和光催化等方面得到应用。这些材料的特殊电学、光学和催化性质使其在新型器件中具有潜在应用。

(3)有机-无机杂化材料：

应用：生长有机-无机杂化材料薄膜，用于太阳能电池、光电二极管和传感器。这些材料融合了有机和无机成分的优点，具有丰富的光电性能。

(4)二维过渡金属硫化物：

 应用：二维过渡金属硫化物如二硫化钼（MoS2）和二硫化钨（WS2）等通过薄膜生长用于光电子学领域，例如光电二极管和光伏器件。

(5)过渡金属硒化物：

 应用：过渡金属硒化物如二硒化钼（MoSe2）和二硒化钨（WSe2）等用于薄膜生长，可应用于电子学、光电子学和传感技术。

(6)金属有机骨架材料（MOF）：

 应用：MOF在气体吸附和分离、催化、传感等方面表现出色。通过薄膜生长技术，MOF可以应用于气体分离膜、催化薄膜和传感器等领域。

(7)拓扑绝缘体：

 应用：拓扑绝缘体材料通过其特殊的电学性质在量子计算和拓扑量子计算等领域有着潜在的应用。薄膜生长技术可用于制备拓扑绝缘体薄膜。

(8)钙钛矿材料：

 应用：钙钛矿薄膜在太阳能电池、光电二极管和光电子学中得到广泛应用。通过薄膜生长技术，可以实现高效的能量转换和光电性能。

这些新型材料通过薄膜生长技术的应用，推动了各种领域的科技创新，并为制备高性能器件提供了新的可能性。随着材料科学和薄膜生长技术的不断发展，我们可以期待看到更多新型材料在各个领域的应用。
