一文看懂薄膜生长1

1.背景

1.1薄膜生长的定义和重要性

薄膜生长是指在固体表面上形成一层薄而均匀的材料层的过程。这种过程通常涉及气相沉积或液相沉积等技术，其中材料以原子或分子的形式沉积在基底表面，逐渐形成一层薄膜。薄膜生长在许多领域都具有重要性，并在各种应用中发挥着关键作用。

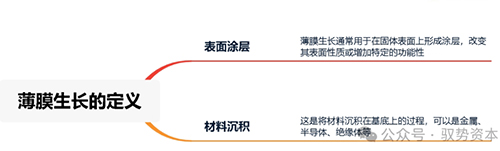

定义：

（1）表面涂层：薄膜生长通常用于在固体表面上形成涂层，改变其表面性质或增加特定的功能性。

（2）材料沉积：这是将材料沉积在基底上的过程，可以是金属、半导体、绝缘体等。

重要性：

（1）电子器件制造：在半导体工业中，薄膜生长是制造集成电路和其他电子器件的关键步骤。例如，通过化学气相沉积（CVD）或物理气相沉积（PVD）等技术在硅片上生长薄膜来构建电子元件。

（2）光学涂层：在光学器件中，薄膜生长用于制备抗反射涂层、反射镀膜等，以改善光学性能。

（3）光伏技术：在太阳能电池中，薄膜生长是制备光敏材料的一部分，用于捕获和转换太阳能。

（4）保护涂层：薄膜可以用作保护层，防止基底受到腐蚀、氧化或其他环境影响。

（5）传感器制造：在传感器技术中，特定的薄膜可以用于提高传感器的灵敏度和选择性。

总体而言，薄膜生长在现代科技和工业中扮演着关键角色，为各种应用领域提供了新的材料和性能。

1.2薄膜在科技和工业中的应用

薄膜在科技和工业中有广泛的应用，涵盖了多个领域。以下是一些薄膜在不同应用中的具体用途：

（1）半导体和电子器件制造：

 薄膜晶体管（TFT）：用于液晶显示器（LCD）和有机发光二极管（OLED）等平面显示技术。

 金属薄膜：用于集成电路和电子器件的金属化层，提供导电性。

 介电薄膜：用于隔离不同电路层，防止电子器件之间的干扰。

（2）光学应用：

 抗反射薄膜：用于减少光学元件表面的反射，提高透过率。

 反射镀膜：用于制造镜片、反光镜和其他光学元件，以控制光的反射和透射性能。

 光学滤波器：通过调整薄膜的光学性质，用于选择性地透过或反射特定波长的光。

（3）太阳能电池：

 光伏薄膜：用于太阳能电池的光敏层，捕获并转换太阳光能。

 阻挡层：用于提高太阳能电池的效率和稳定性，防止光生电荷的复合损失。

（4）保护和包装：

 防腐蚀薄膜：用于保护金属表面免受腐蚀、氧化和其他环境影响。

 包装薄膜：用于食品包装、药品包装等，提供保鲜和阻隔性能。

（5）传感器技术：

 敏感层：用于传感器的敏感层，响应特定气体、湿度、温度等参数变化。

 生物传感器：用于生物传感器的生物兼容性薄膜，用于检测生物分子。

（6）医疗应用：

 生物医学薄膜：用于医疗器械、医用传感器等，具有生物相容性和生物相互作用性能。

（7）磁性薄膜：

 磁存储介质：用于硬盘驱动器等磁性存储设备。

（8）导热和绝缘薄膜：

 散热薄膜：用于电子设备的散热，提高散热效率。

 绝缘薄膜：用于电气绝缘，阻止电流泄漏。

这些应用显示了薄膜技术在提高材料性能、实现特定功能以及创新科技和工业领域中的重要性。

2.薄膜生长的基本原理

2.1物理气相沉积（PVD）

物理气相沉积是一种利用物理过程将材料从源处转移到基底表面的技术。主要的PVD方法包括蒸发、溅射和激光热蒸发等。

（1）蒸发：在蒸发PVD中，源材料加热到足够高的温度，使其从源中蒸发并沉积在基底表面上。这可以通过电子束蒸发、电阻蒸发或激光蒸发等方式实现。

（2）溅射：溅射PVD使用惰性气体（如氩气）离子轰击固体目标，从而产生溅射的目标材料。溅射的材料然后沉积在基底表面上。

（3）激光热蒸发： 使用激光将源材料加热到蒸发温度，然后将蒸发的材料沉积在基底上。这种方法通常用于高融点和难以蒸发的材料。

PVD的优势包括对高熔点材料的处理、薄膜成分的精确控制以及高真空条件下的操作。

2.2化学气相沉积（CVD）

化学气相沉积是通过在气体中引入化学气体，并在表面上发生化学反应来形成薄膜的技术。CVD包括低压CVD、大气压CVD和化学液相沉积（LP-CVD、AP-CVD和ALD等）等多种形式。

（1）低压CVD：在低压CVD中，反应气体在较低的压力下引入，通过表面上的化学反应形成薄膜。这种方法适用于高温度和高真空条件。

（2）大气压CVD：大气压CVD在大气压下进行，相对于低压CVD更容易实施。这种方法适用于某些应用，但通常要求较高的反应温度。

（3）化学液相沉积（ALD）：ALD是一种逐层生长薄膜的方法，通过交替引入不同的前体气体，实现精确的薄膜厚度控制。

CVD的优势包括可以在较低的温度下进行、可以覆盖复杂的三维结构和对多种材料的适用性。

2.3不同生长方法的比较

以下是物理气相沉积（PVD）、化学气相沉积（CVD）、分子束外延（MBE）和原子层沉积（ALD）这些薄膜生长方法的比较：

（1）PVD（物理气相沉积）：

 原理：利用物理过程将材料从源处转移到基底表面。

 优势：对高熔点材料的处理能力强，薄膜成分的精确控制。

 劣势：通常需要高真空条件，不能涉及复杂的化学反应。

（2）CVD（化学气相沉积）：

 原理：通过在气体中引入化学气体，使其在表面上发生化学反应形成薄膜。

 优势：可以在相对较低的温度下进行，适用于大面积涂层，对复杂结构有利。

 劣势：需要处理庞大的气体体系，薄膜成分的控制相对较难。

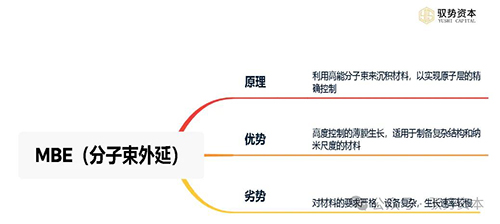

（3）MBE（分子束外延）：

 原理：利用高能分子束来沉积材料，以实现原子层的精确控制。

 优势：高度控制的薄膜生长，适用于制备复杂结构和纳米尺度的材料。

 劣势：对材料的要求严格，设备复杂，生长速率较慢。

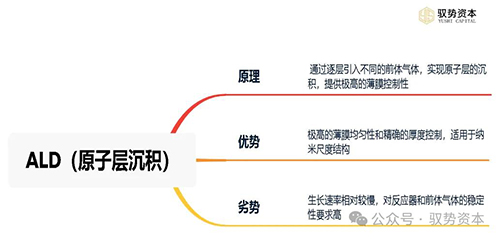

（4）ALD（原子层沉积）：

 原理：通过逐层引入不同的前体气体，实现原子层的沉积，提供极高的薄膜控制性。

 优势：极高的薄膜均匀性和精确的厚度控制，适用于纳米尺度结构。

 劣势：生长速率相对较慢，对反应器和前体气体的稳定性要求高。

总体而言，选择合适的薄膜生长方法取决于应用的要求、材料特性以及对薄膜性能和厚度控制的需求。不同方法在特定方面有优势，科学家和工程师在选择时需要综合考虑各种因素。
