涨知识!半导体生产过程有这么多设备!(上)

半导体工业已经超过传统的钢铁工业、汽车工业,成为21世纪的高附加值、高科技产业。半导体是许多工业整机设备的核心,普遍应用于计算机、消费类电子、网络通信、汽车电子等核心领域。半导体主要有四个组成部分:集成电路、光电子器材、分立器材和传感器;集成电路是半导体工业的核心,占到了80%以上。集成电路包括逻辑芯片、存储芯片、模拟芯片和mpu等。集成电路在性能、集成度、速度等方面的快速发展是以半导体物理、半导体器件、半导体制造工艺的发展为基础的。

半导体业如此巨大的市场,半导体工艺设备为半导体大规模制造提供制造基础。未来半导体器件的集成化、微型化程度必将更高,功能更强大。以下附送半导体生产过程中的主要设备。

1

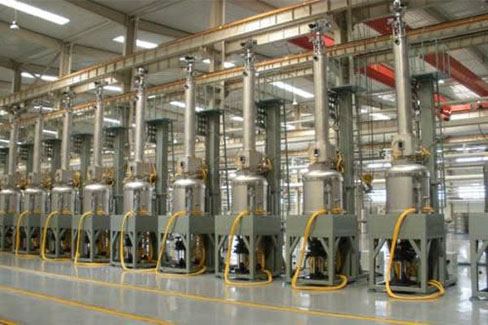

单晶炉

设备功能:熔融半导体材料,拉单晶,为后续半导体器件制造,提供单晶体的半导体晶坯。


主要企业(品牌):

国际:德国PVA TePla AG公司、日本Ferrotec公司、美国QUANTUM DESIGN公司、德国Gero公司、美国KAYEX公司。

国内:北京京运通、七星华创、北京京仪世纪、河北晶龙阳光、西安理工晶科、常州华盛天龙、上海汉虹、西安华德、中国电子科技集团第四十八所、上海申和热磁。

2

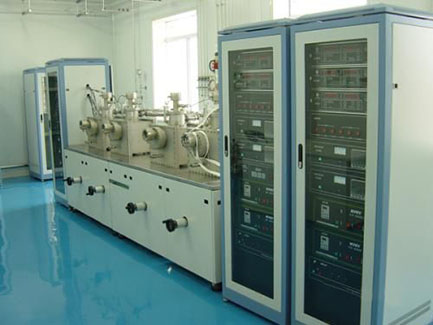

气相外延炉

设备功能:为气相外延生长提供特定的工艺环境,实现在单晶上,生长与单晶晶相具有对应关系的薄层晶体,为单晶沉底实现功能化做基础准备。气相外延即化学气相沉积的一种特殊工艺,其生长薄层的晶体结构是单晶衬底的延续,而且与衬底的晶向保持对应的关系。


主要企业(品牌):

国际:美国CVD Equipment公司、美国GT公司、法国Soitec公司、法国AS公司、美国Proto Flex公司、美国科特·莱思科(Kurt J.Lesker)公司、美国Applied Materials公司。

国内:中国电子科技集团第四十八所、青岛赛瑞达、合肥科晶材料技术有限公司、北京金盛微纳、济南力冠电子科技有限公司。

3

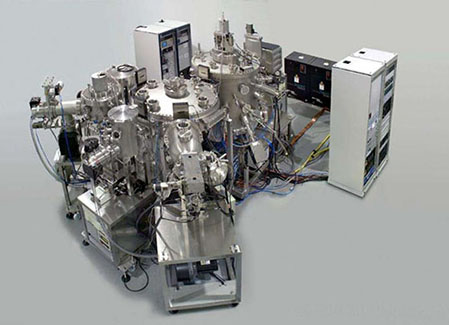

分子束外延系统

设备功能:分子束外延系统,提供在沉底表面按特定生长薄膜的工艺设备;分子束外延工艺,是一种制备单晶薄膜的技术,它是在适当的衬底与合适的条件下,沿衬底材料晶轴方向逐层生长薄膜。


主要企业(品牌):

国际:法国Riber公司、美国Veeco公司、芬兰DCA Instruments公司、美国SVTAssociates公司、美国NBM公司、德国Omicron公司、德国MBE-Komponenten公司、英国Oxford Applied Research(OAR)公司。

国内:沈阳中科仪器、北京汇德信科技有限公司、绍兴匡泰仪器设备有限公司、沈阳科友真空技术有限公司。

4

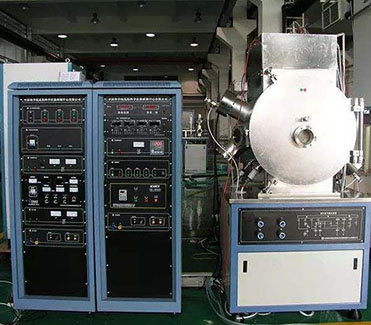

氧化炉(VDF)

设备功能:为半导体材料进行氧化处理,提供要求的氧化氛围,实现半导体预期设计的氧化处理过程,是半导体加工过程的不可缺少的一个环节。


主要企业(品牌):

国际:英国Thermco公司、德国Centrotherm thermal solutions GmbH Co.KG公司。

国内:北京七星华创、青岛福润德、中国电子科技集团第四十八所、青岛旭光仪表设备有限公司、中国电子科技集团第四十五所。

5

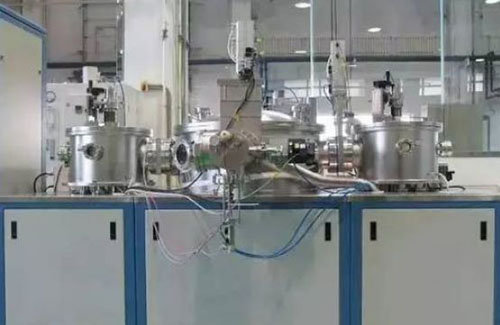

低压化学气相淀积系统(LPCVD)

设备功能:把含有构成薄膜元素的气态反应剂或液态反应剂的蒸气及反应所需其它气体引入LPCVD设备的反应室,在衬底表面发生化学反应生成薄膜。


主要企业(品牌):

国际:日本日立国际电气公司、

国内:上海驰舰半导体科技有限公司、中国电子科技集团第四十八所、中国电子科技集团第四十五所、北京仪器厂、上海机械厂。

6

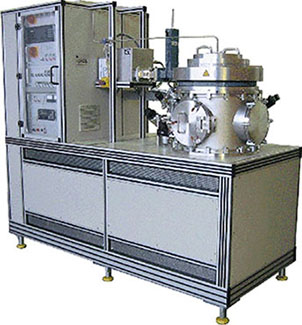

等离子体增强化学气相淀积系统(PECVD)

设备功能:在沉积室利用辉光放电,使其电离后在衬底上进行化学反应,沉积半导体薄膜材料。


主要企业(品牌):

国际:美国Proto Flex公司、日本Tokki公司、日本岛津公司、美国泛林半导体(Lam Research)公司、荷兰ASM国际公司。

国内:中国电子科技集团第四十五所、北京仪器厂、上海机械厂。
