涨知识！半导体生产过程有这么多设备！（下）

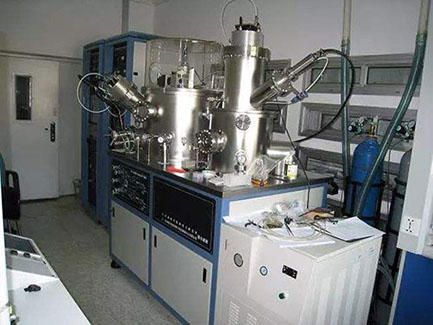

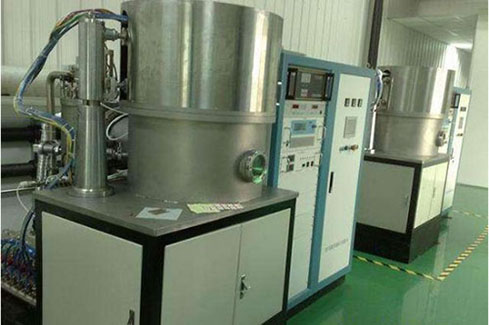

设备功能：通过二极溅射中一个平行于靶表面的封闭磁场，和靶表面上形成的正交电磁场，把二次电子束缚在靶表面特定区域，实现高离子密度和高能量的电离，把靶原子或分子高速率溅射沉积在基片上形成薄膜。

主要企业（品牌）：

国际：美国PVD公司、美国Vaportech公司、美国AMAT公司、荷兰Hauzer公司、英国Teer公司、瑞士Platit公司、瑞士Balzers公司、德国Cemecon公司。

国内：北京仪器厂、沈阳中科仪器、成都南光实业股份有限公司、中国电子科技集团第四十八所、科睿设备有限公司、上海机械厂。

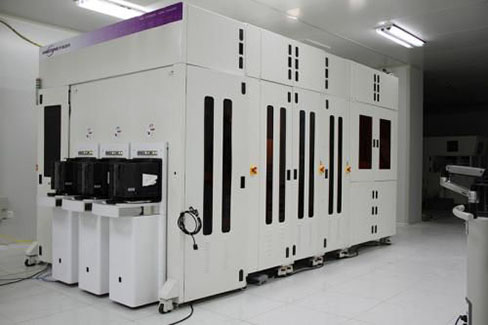

08.化学机械抛光机（CMP）

设备功能：通过机械研磨和化学液体溶解“腐蚀”的综合作用，对被研磨体（半导体）进行研磨抛光。

主要企业（品牌）：

国际：美国Applied Materials公司、美国诺发系统公司、美国Rtec公司。国内：兰州兰新高科技产业股份有限公司、爱立特微电子。

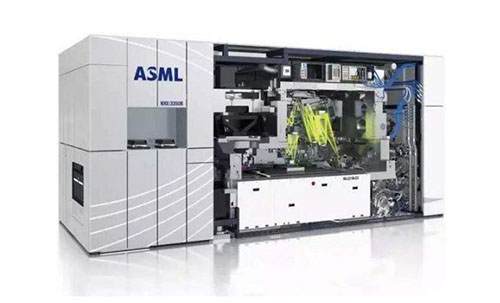

09.光刻机

设备功能：在半导体基材上（硅片）表面匀胶，将掩模版上的图形转移光刻胶上，把器件或电路结构临时“复制”到硅片上。

主要企业（品牌）：

国际：荷兰阿斯麦（ASML）公司、美国泛林半导体公司、日本尼康公司、日本Canon公司、美国ABM公司、德国德国SUSS公司、美国MYCRO公司。

国内：中国电子科技集团第四十八所、中国电子科技集团第四十五所、上海机械厂、成都南光实业股份有限公司。

10.反应离子刻蚀系统（RIE）

设备功能：平板电极间施加高频电压，产生数百微米厚的离子层，放入式样，离子高速撞击式样，实现化学反应刻蚀和物理撞击，实现半导体的加工成型。

主要企业（品牌）：

国际：日本Evatech公司、美国NANOMASTER公司、新加坡REC公司、韩国JuSung公司、韩国TES公司。

国内：北京仪器厂、北京七星华创电子有限公司、成都南光实业股份有限公司、中国电子科技集团第四十八所。

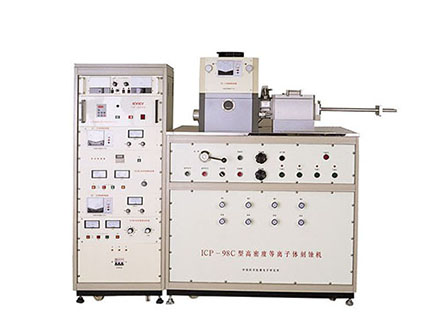

设备功能：一种或多种气体原子或分子混合于反应腔室中，在外部能量作用下（如射频、微波等）形成等离子体，一方面等离子体中的活性基团与待刻蚀表面材料发生化学反应，生成可挥发产物；另一方面等离子体中的离子在偏压的作用下被引导和加速，实现对待刻蚀表面进行定向的腐蚀和加速腐蚀。

主要企业（品牌）：

国际：英国牛津仪器公司、美国Torr公司、美国Gatan公司、英国Quorum公司、美国利曼公司、美国Pelco公司。

国内：北京仪器厂、北京七星华创电子有限公司、中国电子科技集团第四十八所、戈德尔等离子科技（香港）控股有限公司、中国科学院微电子研究所、北方微电子、北京东方中科集成科技股份有限公司、北京创世威纳科技。

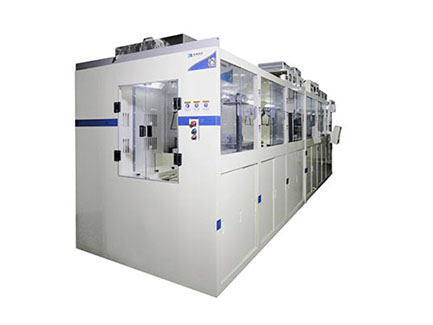

12.湿法刻蚀与清洗机

设备功能：湿法刻蚀是将刻蚀材料浸泡在腐蚀液内进行腐蚀的技术。清洗是为减少沾污,因沾污会影响器件性能,导致可靠性问题,降低成品率，这就要求在每层的下一步工艺前或下一层前须进行彻底的清洗。

主要企业（品牌）：

国际：日本Screen（迪恩士）、韩国SEMES（细美事）、日本Tokyo Electron公司、美国泛林半导体（Lam Research）公司。

国内：南通华林科纳半导体设备有限公司、北京七星华创电子有限公司、中国电子科技集团第四十五所、台湾弘塑。

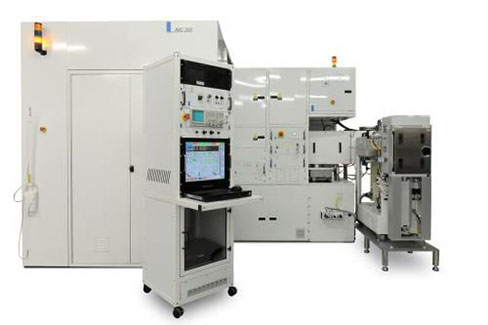

设备功能：对半导体表面附近区域进行掺杂。

主要企业（品牌）：

国际：美国维利安半导体设备公司、美国CHA公司、美国AMAT公司、Varian半导体制造设备公司（被AMAT收购）。

国内：北京仪器厂、中国电子科技集团第四十八所、成都南光实业股份有限公司、沈阳方基轻工机械有限公司、上海硅拓微电子有限公司。

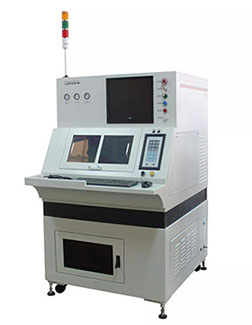

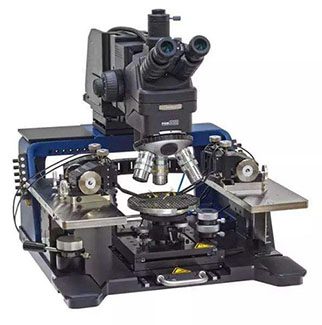

14.探针测试台
